Continuo qui una discussione iniziata altrove, e che stava andando fuori tema.
Per Ezio, eccoti la struttura del tetraedro in formato Acad.
|
|
|
TheGrey61
Utente Master
Regione: Piemonte
Prov.: Torino
Città: Rivalta di Torino
1039 Messaggi |
Inserito il - 15 giugno 2009 : 09:57:22
|
| Ma grazie! Che strana struttura, però. Allora avevo ragione a pensare che le sfere dei vertici erano volute e funzionali? |
 |
|
|
n/a
deleted
Prov.: Estero
Città: Sieradz (PL)
5926 Messaggi |
Inserito il - 15 giugno 2009 : 13:33:18
|
Esatto, le sfere servivano a coprire le giunzioni di testa.
Una cortesia: nell'altra discussione, affermavi di essere in grado di produrre un tetraedro solido con Autocad, tipo il mio texturizzato col logo di Cadlandia.
Potresti svelarci con quale tecnica lo faresti...?
|
|
|
|
TheGrey61
Utente Master
Regione: Piemonte
Prov.: Torino
Città: Rivalta di Torino
1039 Messaggi |
Inserito il - 15 giugno 2009 : 14:08:11
|
Si realizza con 4 operazioni:
Fase 1: Costruisci un cerchio, inserisci un quasdrato inscritto al cerchio.
Fase 2: Ruota tutta la matematica 45°. ed estrudi un cubo delle dimensioni del quadrato inscritto nel cerchio.
Fase 3: Tracci gli spigoli del tetraedro su layer diverso o di colore diverso....
Fase 4: Tranci il cubo per piani passanti pei i tre vertici delle facce del tetraedro! O elimini o sposti...4 operazione di TRANCIA!!
http://rapidshare.com/files/244781652/Tetratg61.zip.html
MD5: 4CB641E977D09B2BE64E39207CAF1573
Questa è la struttura in 3d, ma non chiedermi di texturizzarla con il logo di Cadlandia, non saprei proprio da dove cominciare. |
|
|
|
TheGrey61
Utente Master
Regione: Piemonte
Prov.: Torino
Città: Rivalta di Torino
1039 Messaggi |
Inserito il - 15 giugno 2009 : 16:11:45
|
Ma come non c'è: c'è tutta la storia della costruzione, e in piccolo il risultato. Oppure non riesci a rapiddownlodare: In ogni caso te lo posto via mail , va bene!?
Scarica allegato:
 Tetratg61.zip
16,05 KB |
Modificato da - TheGrey61 in data 15 giugno 2009 16:14:39 |
|
|
|
GP
Utente Master
Regione: Piemonte
Prov.: Vercelli
2776 Messaggi |
Inserito il - 15 giugno 2009 : 16:13:33
|
Citazione:
Messaggio inserito da antoniovinci
Non ci riesco, sono troppo impedito: potresti allegare il tetraedro 3D vero e proprio..?
Grazie
In effetti non la vedo semplice, seguendo la descrizione di Grey
TETRAEDRO_2004.zip |
|
|
|
GP
Utente Master
Regione: Piemonte
Prov.: Vercelli
2776 Messaggi |
Inserito il - 15 giugno 2009 : 19:27:37
|

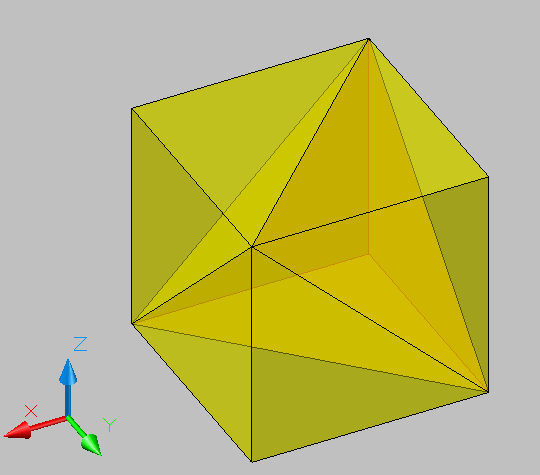

Ezio, hai costruito un tetraedro non regolare.
La via più spedita per realizzarlo è costruire un cubo e poi tranciargli 4 vertici con dei piani impostabili per 3 punti.
 |
|
|
|
TheGrey61
Utente Master
Regione: Piemonte
Prov.: Torino
Città: Rivalta di Torino
1039 Messaggi |
Inserito il - 15 giugno 2009 : 20:36:05
|
Bell'effetto all'immagine inserita per ultima! Mentre il file zippato non è in formato 2004, sigh!
In ogni caso la tecnica è la stessa! Non mi consente di caricare le immagini che volevo allegare, ora riprovo con rapidshare: eccola
http://rapidshare.com/files/244904342/TETRAEDROJPG2.jpg.html
MD5: 25E0EAD2EF18F58540779328DFA95FCA
Il rendering, questo sconosciuto mistero dell'informatica!!! |
Modificato da - TheGrey61 in data 15 giugno 2009 20:37:27 |
|
|
|
n/a
deleted
Prov.: Estero
Città: Sieradz (PL)
5926 Messaggi |
Inserito il - 15 giugno 2009 : 20:49:18
|
Ezio, un tetraedro per definizione ha tutti gli spigoli identici (come quello di mastro GePpetto), mentre il tuo e' un tetrapak contenente latte avariato, i cui gas di decomposizione hanno deformato il contenitore in modo abnorme...
 |
|
|
|
TheGrey61
Utente Master
Regione: Piemonte
Prov.: Torino
Città: Rivalta di Torino
1039 Messaggi |
Inserito il - 15 giugno 2009 : 20:51:35
|
perchè mi dite ciò? Il mio disegno lo vedo benissimo in autocad: ed è un tetraedro!
Io lo so, che volete provocarmi, ma non ci casco!! |
Modificato da - TheGrey61 in data 15 giugno 2009 21:14:10 |
|
|
|
GP
Utente Master
Regione: Piemonte
Prov.: Vercelli
2776 Messaggi |
Inserito il - 15 giugno 2009 : 21:57:06
|
Citazione:
Messaggio inserito da TheGrey61
....Mentre il file zippato non è in formato 2004, sigh!
Hai ragione.
TETRAEDRO_2004_VERO.zip
Citazione:
Messaggio inserito da TheGrey61
.... Il mio disegno lo vedo benissimo in autocad: ed è un tetraedro!
Si, ma non regolare, le 4 facce devono essere triangoli equilateri. |
|
|
|
TheGrey61
Utente Master
Regione: Piemonte
Prov.: Torino
Città: Rivalta di Torino
1039 Messaggi |
Inserito il - 15 giugno 2009 : 22:32:42
|
| AHH! Mi sembrava di averrlo costruito su un cubo, però è possibile visto che non me ne sono accertato! La verifica, eh!!!! |
|
|
|
n/a
deleted
Prov.: Estero
Città: Sieradz (PL)
5926 Messaggi |
Inserito il - 15 giugno 2009 : 22:35:36
|
@ Ezio
Controlla le lunghezze dei 6 spigoli col comando _DI
@ GP
La tua soluzione geometrica e' spettacolare, ma la seguente numerica e' piu' veloce, permettendo di creare il tetraedro con 2 soli comandi:
1] disegni un triangolo equilatero di lato L col comando _POL sottopzione _Edge
2] _EXTRUDE con:
- altezza qualsiasi maggiore di L
- angolo di rastremazione pari a arccos[(2/3)(sqrt(2)]
Per la cronaca, mi son perso il Festival della canzone polacca per partorire questo mostro...
|
|
|
|
joseph
Utente Master
Regione: Lombardia
Prov.: Cremona
Città: Casalmaggiore
1884 Messaggi |
Inserito il - 15 giugno 2009 : 23:43:03
|
Abbiamo costruito solidi poliedrici regolari a 22 facce, e non riusciamo a costruirne uno a 4 facce?

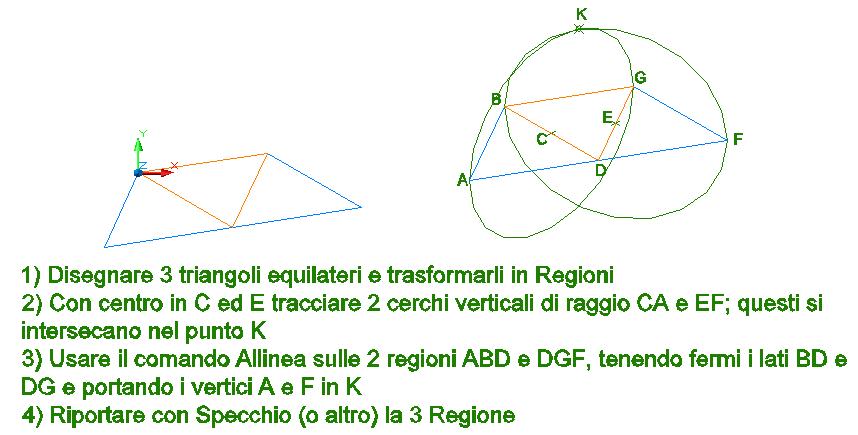

Ecco un'altra soluzione (geometrica) da affiancare all'altra (analitica) di Antonio
Immagine inserita:
56,92 KB |
|
|
|
n/a
deleted
Prov.: Estero
Città: Sieradz (PL)
5926 Messaggi |
Inserito il - 17 giugno 2009 : 08:48:07
|
Se vogliamo un tetraedro non solido, purche' renderizzabile, si puo' usare l'unico comando _ai_pyramid sottopzione Tetrahedron.
N.B.
Per automatizzare la procedura numerica, mi son permesso di lispizzarla.
|
|
|
|
arri
Utente Master
Regione: Lombardia
14951 Messaggi |
Inserito il - 17 giugno 2009 : 08:55:30
|
Citazione:
Messaggio inserito da antoniovinci
Ezio, un tetraedro per definizione ha tutti gli spigoli identici (come quello di mastro GePpetto), mentre il tuo e' un tetrapak contenente latte avariato, i cui gas di decomposizione hanno deformato il contenitore in modo abnorme...
|
|
|
|
n/a
deleted
Prov.: Estero
Città: Sieradz (PL)
5926 Messaggi |
Inserito il - 17 giugno 2009 : 10:03:27
|
Signori,
so che non fa notizia, ma questo primo 8000 scalato da Arri merita di essere festeggiato.
Con i migliori Auguri...
|
|
|
|
TheGrey61
Utente Master
Regione: Piemonte
Prov.: Torino
Città: Rivalta di Torino
1039 Messaggi |
Inserito il - 17 giugno 2009 : 13:18:05
|
| E bravo arri, dopo il primo 8000, ne rimangono ancora sei....Ti chiameremo MASTER Mesner? |
|
|
|
n/a
deleted
Prov.: Estero
Città: Sieradz (PL)
5926 Messaggi |
Inserito il - 17 giugno 2009 : 17:28:01
|
Davide, pero' un grazie non costava tanto...
 |
|
|
|
TheGrey61
Utente Master
Regione: Piemonte
Prov.: Torino
Città: Rivalta di Torino
1039 Messaggi |
Inserito il - 17 giugno 2009 : 17:37:52
|
Scusa anto', ma davide chi?
|
|
|
|
n/a
deleted
Prov.: Estero
Città: Sieradz (PL)
5926 Messaggi |
Inserito il - 17 giugno 2009 : 17:57:53
|
Il destinatario ha capito, tranquillo.
|
|
|
|
