Blaser
Nuovo Arrivato



2 Messaggi

Inserito il - 18 febbraio 2014 : 20:25:33  Mostra Profilo Invia a Blaser un Messaggio Privato  Rispondi Quotando
Buonasera a tutti

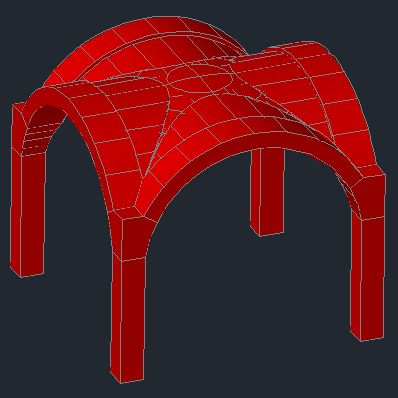

Sono uno studente di architettura del politecnico di bari, ho visto fra i vari topic quello della volta a stella del signor Frasco, un ottimo risultato a mio parere. Volevo chiedere se fosse possibile ricevere un file dwg (salvato in autocad 2010) di quella volta a stella (o comunque di una qualsiasi altra volta a stella creata in modo corretto come quella del sig, Frasco) a cui dovrei aggiungere la composizione strutturale dei conci che compongono la stessa volta per un esame che dovrò sostenere venerdì 21 (quindi è molto urgente), visto che il massimo del lavoro che riesco ad arrivare è quello della seguente figura. Vi ringrazio anticipatamente della disponibilità e vi auguro buon lavoro.

Immagine inserita:

22,97 KB

Modificato da - Blaser in Data 18 febbraio 2014 20:35:48

frasco
Utente Senior

Prov.: Pescara
Città: Pescara


158 Messaggi

Inserito il - 19 febbraio 2014 : 11:14:45  Mostra Profilo  Rispondi Quotando
Salve,

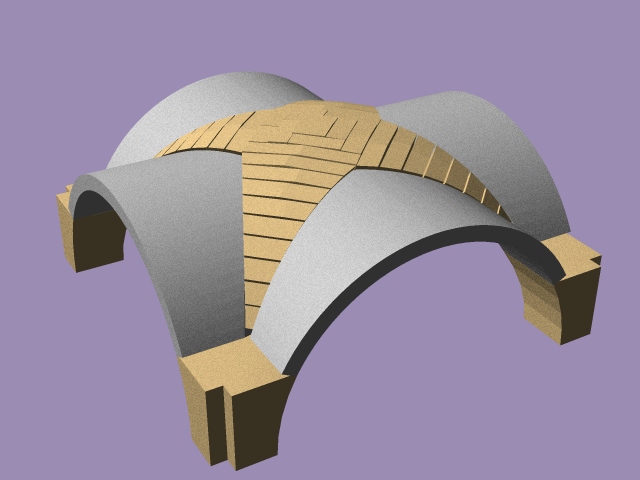

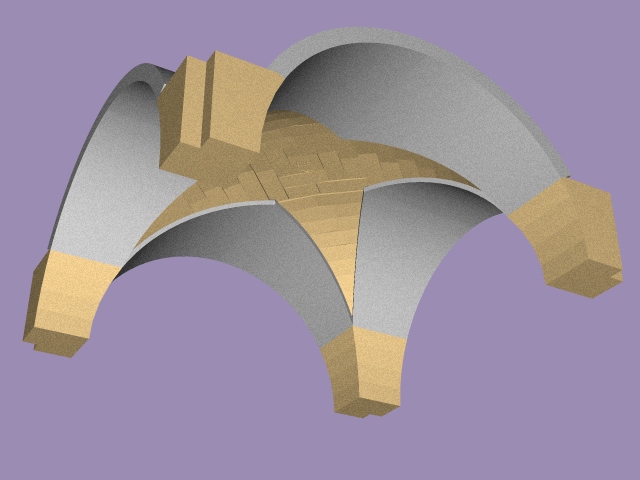

vedi se può esserti utile questa versione migliorata ma ancora in lavorazione; accendendo i layer seguendo la numerazione risulta più chiaro il "montaggio". La monta dei conci della stella rispetto alle unghie cerca di ripercorrere il processo costruttivo reale. All'attacco sulle appese delle unghie e della stella vanno chiusi dei piccoli vuoti residuali. Nella parte interna a vista le asperità dei conci vengono poi risolte con stuccature e robuste spazzolate. Il file, generato con bCAD, è esportato in un formato dwg antico.

frasco


Immagine inserita:

75,32 KB


Immagine inserita:

81,86 KB





Scarica allegato:

volta-stella.rar
257,83 KB

Modificato da - frasco in data 02 gennaio 2016 12:41:52
Torna all'inizio della Pagina

Blaser
Nuovo Arrivato



2 Messaggi

Inserito il - 20 febbraio 2014 : 09:51:45  Mostra Profilo Invia a Blaser un Messaggio Privato  Rispondi Quotando
Grazie lei è gentilissimo! mi ha salvato la vita!
Sa dirmi se il posizionamento dei conci in quella maniera ha un nome particolare?
Torna all'inizio della Pagina

frasco
Utente Senior

Prov.: Pescara
Città: Pescara


158 Messaggi

Inserito il - 20 febbraio 2014 : 17:47:44  Mostra Profilo  Rispondi Quotando
Prego,
i conci della stella, a corsi paralleli ed a giunti - ovviamente - sfalsati, vengono posizionati in direzione ortogonale alla diagonale di giacenza; non mi risulta un nome specifico.

frasco

Modificato da - frasco in data 20 febbraio 2014 18:40:42
Torna all'inizio della Pagina
