salve, spero di non aver già fatto questa domanda ma non ho trovato discussioni attinenti...
Premessa: voglio stampare su carta in scala 1:1 e in uno spazio layout sono già belle che pronte una serie di finestre, ognuna con la sua scala, tutte all'interno di un cartiglio disegnato.
Ho l'esigenza di dimezzare lo spazio occupato da dette finestre, mantenendo le proporzioni e l'area che visualizzano dello spazio modello, non importa se cambio la scala della rappresentazione.
Vorrei sapere se esiste la maniera di scalare una finestra, scalando con la stessa proporzione anche il suo interno, quindi se ho una finestra che rappresenta una porzione di spazio modello in scala 1:1 e la faccio diventare grande la metà, la rappresentazione dovrebbe passare in automatico in scala 1:2.
|
|
|
Giuseppe Mauro
Amministratore
Regione: Campania
Prov.: Napoli
2704 Messaggi |
Inserito il - 08 settembre 2014 : 19:44:30
|
Se ho ben compreso il quesito, il tuo problema ha una soluzione di una semplicità disarmante.
Attualmente hai un certo cartiglio con le sue viewport
Annota la scala di stampa che hai, e dimezzala.
Se (per esempio) stai stampando 1unità=10mm stampati, darai una nuova scala di stampa dove 1unità = 5mm stampati.
E dovresti ottenere quello che vuoi senza fare nulla oltre questo.
|
 |
|
|
cantacad
Utente Master
662 Messaggi |
Inserito il - 09 settembre 2014 : 09:17:23
|
ha ha...si hai ragione dovrei solo alzare le mani dopo il disarmo...ma nel posto dove devo salvare i file vige la regola di stampare in scala 1u=1mm così chiunque stampa non si pone problemi (l'avevo messo nella premessa, ma data la banalità della soluzione sapevo sarebbe stato bypassato).
Comunque vorrei sapere se esiste una soluzione al problema che assomigli a quello che vorrei fare, anche in più passaggi.
Per esempio, quando da dentro la finestra si modifica la scala, si può capire qual'è il punto di applicazione di questa operazione?
Intanto grazie |
|
|
|
arri
Utente Master
Regione: Lombardia
14951 Messaggi |
Inserito il - 09 settembre 2014 : 09:20:32
|
Messaggio inserito da cantacad
ha ha...si hai ragione dovrei solo alzare le mani dopo il disarmo...ma nel posto dove devo salvare i file vige la regola di stampare in scala 1u=1mm così chiunque stampa non si pone problemi (l'avevo messo nella premessa, ma data la banalità della soluzione sapevo sarebbe stato bypassato).
Comunque vorrei sapere se esiste una soluzione al problema che assomigli a quello che vorrei fare, anche in più passaggi.
Per esempio, quando da dentro la finestra si modifica la scala, si può capire qual'è il punto di applicazione di questa operazione?
Intanto grazie
il centro della visualizzazione corrente |
|
|
|
cantacad
Utente Master
662 Messaggi |
Inserito il - 09 settembre 2014 : 16:00:35
|
ok grazie, ma è "snappabile" oppure identificabile tirando delle linee? con una finestra qyadrata è stato mooolto semplice:
1) dal centro della finestra (tirando 1 diagonale) ho scalato la finestra
2) sono entrato nella finestra e ho cambiato la scala di visualizzazione
perfetto...
Ma in una finestra poligonale? non sono riuscito a "beccare" questo centro |
|
|
|
arri
Utente Master
Regione: Lombardia
14951 Messaggi |
Inserito il - 10 settembre 2014 : 07:30:59
|
Messaggio inserito da cantacad
ok grazie, ma è "snappabile" oppure identificabile tirando delle linee? con una finestra qyadrata è stato mooolto semplice:
1) dal centro della finestra (tirando 1 diagonale) ho scalato la finestra
2) sono entrato nella finestra e ho cambiato la scala di visualizzazione
perfetto...
Ma in una finestra poligonale? non sono riuscito a "beccare" questo centro
puoi allegare un dwg di esempio con una di queste finestre poligonali ? |
|
|
|
Giuseppe Mauro
Amministratore
Regione: Campania
Prov.: Napoli
2704 Messaggi |
Inserito il - 10 settembre 2014 : 14:42:46
|
Hai ragione cantacad. Ho saltato a pie pari il lime della stampa 1:1.
Mea culpa |
|
|
|
cantacad
Utente Master
662 Messaggi |
|
|
arri
Utente Master
Regione: Lombardia
14951 Messaggi |
|
|
arri
Utente Master
Regione: Lombardia
14951 Messaggi |
Inserito il - 11 settembre 2014 : 11:59:03
|
[quote]Messaggio inserito da cantacad
ecco quà un "riepilogone"
oppure usi il comando _LIST
FINESTRA Layer: "VP"
Spazio: Spazio carta
Layout: prova layout
Stile visualizzazione: Wireframe 2D
Gestore = 27a949
Stato: On e Attivo
scala relativa allo spazio carta: 1.0000xc
Scala annotativa: 1:1
Ritaglio attivato, gestore entità di ritaglio =
27a951
centro punto, X=349348.56210373 Y=-1836.29494541 Z=0.00000000
larghezza 76500.03890991
altezza 85000.00000000 |
|
|
|
cantacad
Utente Master
662 Messaggi |
Inserito il - 12 settembre 2014 : 09:36:18
|
| non avevo fatto caso a questa informazione, però purtroppo eseguendo la stessa procedura, scalando da quel punto, non si ottine la visualizzazione originaria...è leggermente spostato, peccato... |
|
|
|
arri
Utente Master
Regione: Lombardia
14951 Messaggi |
Inserito il - 12 settembre 2014 : 10:40:44
|
Messaggio inserito da cantacad
ok grazie, ma è "snappabile" oppure identificabile tirando delle linee? con una finestra qyadrata è stato mooolto semplice:
1) dal centro della finestra (tirando 1 diagonale) ho scalato la finestra
2) sono entrato nella finestra e ho cambiato la scala di visualizzazione
perfetto...
Ma in una finestra poligonale? non sono riuscito a "beccare" questo centro
Messaggio inserito da cantacad
non avevo fatto caso a questa informazione, però purtroppo eseguendo la stessa procedura, scalando da quel punto, non si ottine la visualizzazione originaria...è leggermente spostato, peccato...
al posto del passaggio 2,

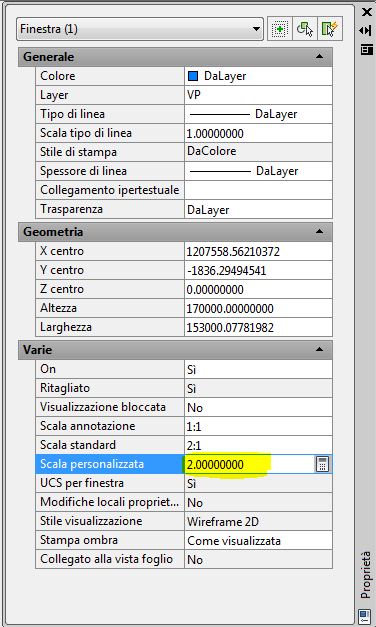

devi andare nella finestra proprietà e modificare la scala come immagine allegata
Non devi toccare NULLA nello spazio modello !
Immagine inserita:
61,51 KB |
Modificato da - arri in data 12 settembre 2014 11:00:01 |
|
|
|
cantacad
Utente Master
662 Messaggi |
 Inserito il - 13 settembre 2014 : 16:19:09
|
yeah!!!
1) si trova il centro della finestra...
2) si scala la finestra da quel punto...
3) si cambia la scala della finestra in proprietà!
Perfetto, grazie http://www.cadlandia.com/Immagini/icon_mi_6.gif |
|
|
|
arri
Utente Master
Regione: Lombardia
14951 Messaggi |
Inserito il - 13 settembre 2014 : 18:15:20
|
| prego |
|
|
| |
