Discussione:
Autore Discussione: scratchone
Oggetto: autocad: modifica automatica Ciao a tutti: In una stessa pagina ho 7 mascherine diverse e in ognuna la stessa pianta. Vorrei che modificando una sola di queste piante, automaticamente si modifichino tutte le altre. E' possibile? Grazie a tutti
Risposte:
Inserito il: 08 gennaio 2009 12:16:47
Messaggio:
Autore Risposta: arri
Inserita il: 08 gennaio 2009 12:25:48
Messaggio:
blocco
Autore Risposta: scratchone
Inserita il: 08 gennaio 2009 12:54:48
Messaggio:
Citazione:
Messaggio inserito da arri
blocco
se uso blocco, quando vado a stampare mi risultano bloccati anche tutti i layer quindi anche i relativi spessori e colori e tutto viene stampato su un unico layer
Autore Risposta: arri
Inserita il: 08 gennaio 2009 13:01:36
Messaggio:
per le entità dei blocchi vedi DaLayer e DaBlocco
Autore Risposta: scratchone
Inserita il: 09 gennaio 2009 00:50:20
Messaggio:
Citazione:
Messaggio inserito da arri
per le entità dei blocchi vedi DaLayer e DaBlocco
scusa, ma non capisco cosa scrivi, potresti essere più chiaro?
Autore Risposta: arri
Inserita il: 09 gennaio 2009 05:32:48
Messaggio:
Citazione:
Messaggio inserito da scratchoneCitazione:
Messaggio inserito da arri
per le entità dei blocchi vedi DaLayer e DaBlocco
scusa, ma non capisco cosa scrivi, potresti essere più chiaro?
F1
Help in linea
Controllo delle proprietà del colore e dei tipi di linea nei blocchi
Concetti Procedure Comandi
Gli oggetti all'interno di un blocco inserito possono mantenere le proprietà originali, ereditarle dal layer sul quale sono stati inseriti o ereditare quelle correnti del disegno.
Generalmente, quando si inserisce un blocco, il colore, il tipo e lo spessore di linea degli oggetti nel blocco mantengono le impostazioni originali indipendentemente dalle impostazioni correnti nel disegno. Tuttavia, è possibile creare blocchi con oggetti che ereditano le impostazioni correnti per colore, tipo e spessore di linea. Le proprietà di questi oggetti vengono dette mobili.
Quando viene inserito un riferimento ad un blocco, è possibile trattare le proprietà del colore, del tipo e dello spessore di linea in tre modi diversi.
Gli oggetti nel blocco non ereditano le proprietà del colore, del tipo e dello spessore di linea dalle impostazioni correnti. Le proprietà degli oggetti nel blocco non cambiano, indipendentemente dalle impostazioni correnti.
Se si sceglie questa possibilità, si consiglia di impostare le proprietà del colore, del tipo e dello spessore di linea singolarmente per ciascun oggetto della definizione di blocco. Non utilizzare le impostazioni di colore, tipo di linea e spessore linea DABLOCCO o DALAYER quando si creano questi oggetti.
Gli oggetti nel blocco ereditano le proprietà di colore, tipo e spessore di linea solo dal colore, dal tipo e dallo spessore di linea assegnati al layer corrente.
Prima di creare oggetti da includere nella definizione del blocco è consigliabile impostare il layer corrente su 0 e il colore e tipo di linea corrente su DALAYER.
Gli oggetti ereditano le proprietà di colore, tipo e spessore di linea dal colore, tipo e spessore di linea correnti impostati esplicitamente dall'utente, ossia da quelle impostazioni con le quali sono stati sovrascritti il colore, il tipo e lo spessore di linea assegnati al layer corrente. Se queste proprietà non sono state impostate esplicitamente, vengono ereditate dal colore, dal tipo e dallo spessore di linea assegnati al layer corrente.
Prima di creare oggetti da includere nella definizione del blocco è consigliabile impostare il colore o tipo di linea corrente su DABLOCCO.
Operazioni possibili con gli oggetti di un blocco
Creazione di oggetti sui layer
Creazione degli oggetti con queste proprietà
Conservino le proprietà originali
Qualsiasi valore tranne 0 (zero)
Qualsiasi valore tranne DABLOCCO e DALAYER
Ereditino le proprietà dal layer corrente
0 (zero)
DALAYER
Ereditino innanzitutto le proprietà individuali, quindi quelle del layer
Qualsiasi
DABLOCCO
Le proprietà mobili sono applicabili anche ai blocchi nidificati quando per i riferimenti a questi blocchi e agli oggetti in essi contenuti si usano le impostazioni richieste per le proprietà mobili.
Autore Risposta: aforza
Inserita il: 09 gennaio 2009 09:38:22
Messaggio:
ciao,
scratchone io la tua domanda non l'ho capita.... parli di pagine, finestre ?
Ciao
Autore Risposta: scratchone
Inserita il: 09 gennaio 2009 20:29:12
Messaggio:
Citazione:
Messaggio inserito da aforza
ciao,
scratchone io la tua domanda non l'ho capita.... parli di pagine, finestre ?
Ciao

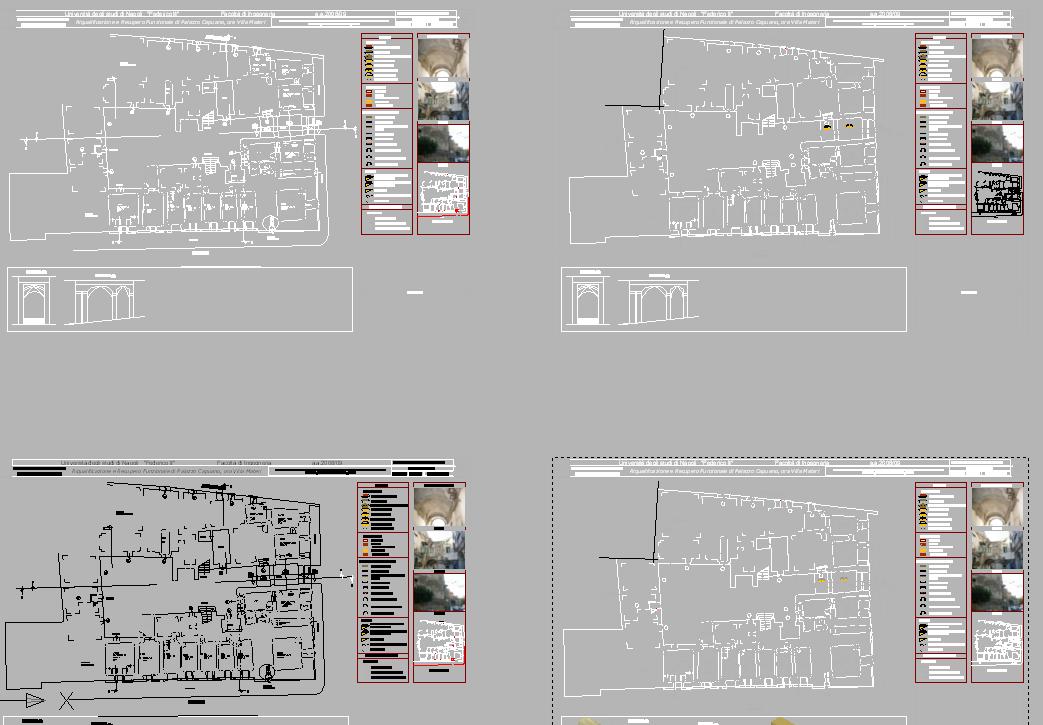

Immagine inserita:
107,94 KB
vorrei che eseguendo una qualsiasi modifica su una di queste piante (tutte identiche tra loro) ad esempio quella in alto a destra, tutte le altre si modificassero automaticamente.
Autore Risposta: GP
Inserita il: 09 gennaio 2009 20:39:47
Messaggio:
Nel modello è impossibile, Arri permettendo.
Per fare queste cose hanno inventato i layout.
Autore Risposta: scratchone
Inserita il: 09 gennaio 2009 21:16:39
Messaggio:
Citazione:
Messaggio inserito da GP
Nel modello è impossibile, Arri permettendo.
Per fare queste cose hanno inventato i layout.
ho provato ad usare i layout, ma non riesco a fare quello che mi serve.
Autore Risposta: arri
Inserita il: 10 gennaio 2009 09:45:08
Messaggio:
Citazione:
Messaggio inserito da scratchone
ho provato ad usare i layout, ma non riesco a fare quello che mi serve.
mi unisco a quanto scritto da aforza
non si capisce cosa vuoi di preciso ...
Citazione:
Messaggio inserito da aforza
scratchone io la tua domanda non l'ho capita.... parli di pagine, finestre ?
Autore Risposta: GP
Inserita il: 10 gennaio 2009 11:26:14
Messaggio:
A me invece sembra chiarissimo, scratchone ha nel modello 4 copie (non blocchi) della stessa pianta e vorrebbe che le modifiche apportate ad una di queste si rispecchiassero anche sulle altre 3, chiaramente cosa impossibile.
Deve usare i layout scegliendo se impostarne uno per ogni tavola (soluzione logica) oppure un solo layout con 4 finestre (da stampare singolarmente), così facendo operando sul modello (scheda o all'interno della finestra layout) ottiene il risultato che si auspica.
Autore Risposta: scratchone
Inserita il: 10 gennaio 2009 11:54:36
Messaggio:
Citazione:
Messaggio inserito da arriCitazione:
Messaggio inserito da scratchone
ho provato ad usare i layout, ma non riesco a fare quello che mi serve.
mi unisco a quanto scritto da aforza
non si capisce cosa vuoi di preciso ...Citazione:
Messaggio inserito da aforza
scratchone io la tua domanda non l'ho capita.... parli di pagine, finestre ?
con riferimento all'immagine allegata: i 4 disegni sono tutti identici, vorrei che effettuando modifiche sul disegno in alto a destra, queste modifiche fossero riportate in automatico su gli altri 3 disegni (un pò come quando si fa "incolla speciale")
Autore Risposta: Jotar
Inserita il: 10 gennaio 2009 12:24:47
Messaggio:
Anche se non risponde perfettamente a quanto da te richiesto, potresti comunque tentare la strada dei Riferimenti Esterni, che forse possono essere per te più semplici da gestire.
In ogni caso l'utilizzo dei layout è la soluzione definitiva. So bene che lo sforzo per imparare ad utilizzarli è maggiore di quello di imparare un semplice comando di autocad (perché devi imparare a gestire una serie di comandi), ma ne vale la pena.
Autore Risposta: scratchone
Inserita il: 10 gennaio 2009 14:24:23
Messaggio:
Citazione:
Messaggio inserito da Jotar
Anche se non risponde perfettamente a quanto da te richiesto, potresti comunque tentare la strada dei Riferimenti Esterni, che forse possono essere per te più semplici da gestire.
In ogni caso l'utilizzo dei layout è la soluzione definitiva. So bene che lo sforzo per imparare ad utilizzarli è maggiore di quello di imparare un semplice comando di autocad (perché devi imparare a gestire una serie di comandi), ma ne vale la pena.
ok, la mia domanda è questa: se uso il riferimento esterno, quando vado ad inviare in stampa il file con dentro il riferimento esterno, essendo questo un vero e proprio blocco, mi vengono conservati gli spessori, i colori e le proprietà dei layer o mi viene stampato tutto sotto un unico layer?
Inoltre per spegnere un determinato layer devo farlo nel file di riferimento e poi salvarlo con il layer spento?
Autore Risposta: arri
Inserita il: 10 gennaio 2009 14:28:11
Messaggio:
Citazione:
Messaggio inserito da Jotar
Anche se non risponde perfettamente a quanto da te richiesto, potresti comunque tentare la strada dei Riferimenti Esterni, che
_XREF
che poi è sempre un blocco,
perfetto,
ora ha le varie possibilità tra cui scegliere
Autore Risposta: arri
Inserita il: 10 gennaio 2009 14:31:14
Messaggio:
Citazione:
Messaggio inserito da scratchone
Inoltre per spegnere un determinato layer devo farlo nel file di riferimento e poi salvarlo con il layer spento?
VISRETAIN (variabile di sistema)
Tipo: Intero
Salvata in: Disegno
Valore iniziale: 1
Controlla le proprietà dei layer dipendenti da xrif. Controlla la visibilità, il colore, il tipo di linea, lo spessore di linea e gli stili di stampa (se PSTYLEPOLICY è impostata su 0).
0
Ha priorità la tabella dei layer memorizzata nel disegno di riferimento (xrif). Le modifiche apportate ai layer dipendenti da xrif nel disegno corrente sono valide solo nella sessione corrente e non vengono salvate con il disegno. Quando il disegno corrente viene riaperto, la tabella dei layer viene richiamata dal disegno di riferimento e al disegno corrente vengono assegnate tali impostazioni. Le impostazioni dei layer sui quali ha effetto questa variabile comprendono: On, Off, Congela, Scongela, Colore, Tipolinea, Spesslin e Pstile (se PSTYLEPOLICY è impostata su 0).
1
Hanno priorità le modifiche apportate ai layer dipendenti da xrif nel disegno corrente. Le impostazioni dei layer vengono salvate nella tabella del disegno corrente e vengono mantenute nelle sessioni successive.
Autore Risposta: arri
Inserita il: 10 gennaio 2009 14:33:34
Messaggio:
Citazione:
Messaggio inserito da scratchone
Ciao a tutti: In una stessa pagina ho 7 mascherine diverse e in ognuna la stessa pianta. Vorrei che modificando una sola di queste piante, automaticamente si modifichino tutte le altre. E' possibile? Grazie a tutti
specificare sempre la versione di AutoCAD in uso
Autore Risposta: scratchone
Inserita il: 10 gennaio 2009 18:28:26
Messaggio:
chiedo scusa. La versione è 2007.
Grazie a tutti per i consigli. Li provo tutti e vi faccio sapere. Buon week end
Autore Risposta: aforza
Inserita il: 12 gennaio 2009 10:51:24
Messaggio:
ciao,
ora che vedo l'immagine mi si chiarisce la domanda, purtroppo se duplichi triplichi qudriplichi (o quadruplichi!!!) devi ripetere n. volte le modifiche, condonrdo con GP, Jotar e Arri per le risposte data 10/01/09
sbagliato duplicare è, riferimente o blocco o meglio layout tu usare devi
ciao
Autore Risposta: Giuseppe Mauro
Inserita il: 13 gennaio 2009 12:57:57
Messaggio:
Puo tranquillamente usare un xref, avra anche il controllo dei layer (escono nell'elenco layer, con categoria nome del'xref, sottocategoria nome del layer), ma avra' lo svantaggio che tutte le modifiche si rifletteranno su tutti e 4 disegni (anche quelle dei layer)
Altrimenti prende la strada del layout che da maggiore flessibilita', anche se poi di certo si incasinera' con le scale delle viewport.
