spago86
Nuovo Arrivato
Prov.: Milano
Città: Magenta
4 Messaggi |
 Inserito il - 08 maggio 2013 : 00:27:18
|
Ciao a tutti, sono nuovo del forum.
Avrei bisogno della vostra esperienza con autocad o programmi cad!
é un po' di giorni che cerco di trasformare questa cartina (proiezione cilindrica del mondo) in una proiezione di gaus mantenendo il formato in dwg!
vi allego la cartina e un esempio di rappresentazione a spicchi che devo ottenere dalla mia cartina mantenendo il formato dwg!
Mi spiego meglio sono un falegname che ha "imparato" ad usare autocad alle superiori perchè mi ha sempre appassionato autocad e soprattutto il 3d.
Sto cercando di costruire un mappamondo!
la sfera l'ho costruita e adesso arriva il bello:
devo rivestirla di impiallacciatura a mo di intarsio e quindi per farlo devo riuscire ad ottenere una cartina a spicchi in formato dwg che poi devo fare stampare su carta adesiva per applicare sull'impiallacciatura,
che poi taglierò manualmente con pazienza seguendo il tracciato della cartina !!
qualcuno sa aiutarmi??aiuto!!
premetto che il formato a spicchi che ho ottenuto l'ho fatto usando irfanview ma è un'immagine e non va bene!
ho già provato anche con programmi di vettorizzazione ma non riesco!aiuto!
Grazie,
Elia
Immagine inserita:
635,8 KB
Scarica allegato:
 planisfero.dwg
47,5 KB
|
Modificato da - spago86 in Data 08 maggio 2013 00:37:20
|
|
|
spago86
Nuovo Arrivato
Prov.: Milano
Città: Magenta
4 Messaggi |
Inserito il - 08 maggio 2013 : 00:31:49
|
dai maghi del cad fatevi vedere!!! |
 |
|
|
Giuseppe Mauro
Amministratore
Regione: Campania
Prov.: Napoli
2707 Messaggi |
Inserito il - 08 maggio 2013 : 10:41:59
|
spago, in autocad puoi tranquillamente inserire un immagine come la tua e scalarla come meglio ti pare.
La stampi ed hai risolto il tuo problema.
P.S. il tuo dwg e' un dwg vuoto. |
|
|
|
spago86
Nuovo Arrivato
Prov.: Milano
Città: Magenta
4 Messaggi |
Inserito il - 08 maggio 2013 : 12:23:21
|
Intanto grazie di avermi risposto e fato notare che il dwg è vuoto!
tra poco lo allego!
comunque il problema è che io non voglio che l'immagine rimanga tale importandola in AutoCAD
perciò non va bene perché non puoi trasformarla in linee se non un programma vettoriale che però sono molto approssimati.
questo problema l'ho risolto trovando un file in dwg di un PLANISFERO.
Che però devo trasformare in spicchi!questo è il problema!
ovviamente mantenendo tutto ciò in linee!
Idee?
Per scaricare il .dwg, cliccate qui:
https://dl.dropboxusercontent.com/u/66825670/planisferook.dwg |
Modificato da - spago86 in data 08 maggio 2013 13:14:01 |
|
|
|
Giuseppe Mauro
Amministratore
Regione: Campania
Prov.: Napoli
2707 Messaggi |
Inserito il - 08 maggio 2013 : 20:00:27
|
non e' un'operazione semplice, ne' immediata.
Se vedi l'immagine, i ritagli sono porzioni ellittiche e l'interno e' deformato in maniera da combaciare quando viene giuntato.
E' una proiezione sferica, mentre il dwg che tu hai linkato e' una proiezione cilindrica... |
|
|
|
spago86
Nuovo Arrivato
Prov.: Milano
Città: Magenta
4 Messaggi |
Inserito il - 08 maggio 2013 : 21:09:08
|
| lo so che non é semplice me lo immaginavo!!qualcuno può darmi almeno una dritta ?spegarmi più o meno cosa dovrei fare?anche solo delle idee?grazie |
|
|
|
tracciatura.net
Nuovo Arrivato
Regione: Piemonte
Prov.: Verbano-Cusio-Ossola
Città: Pieve Vergonte
2 Messaggi |
Inserito il - 15 dicembre 2018 : 01:47:12
|

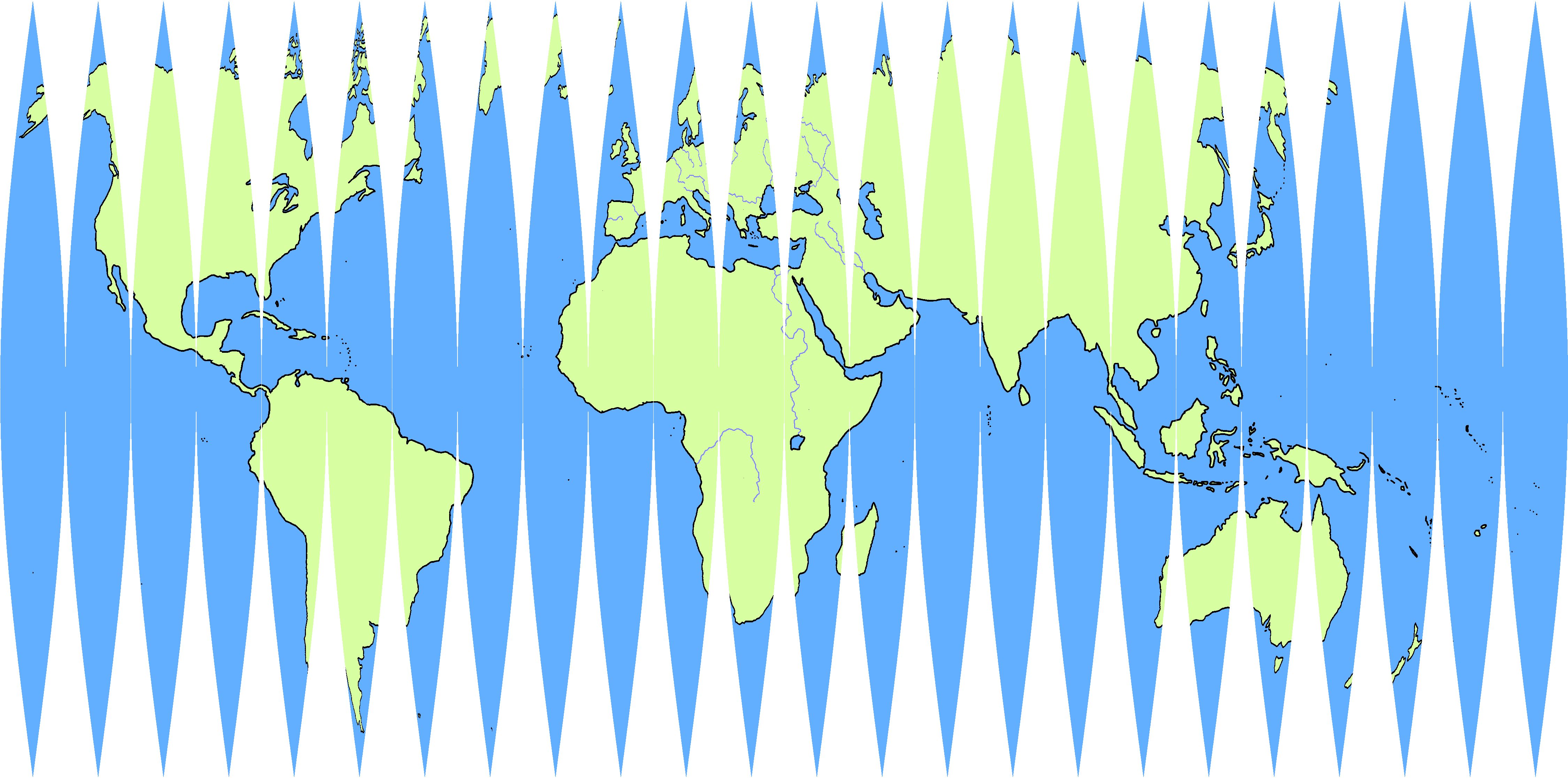

In pratica cerchi un immagine come questa:
ma perche' in AutoCAD?
per scalarla della dimensione esatta che ti serve?
Vorrei aiutarti se posso ma devo capire bene cosa vuoi! |
|
|
| |
