TheGrey61 Inserito il - 21 ottobre 2009 : 16:22:30
Salve, ringrazio il tutorial di Ivan Paduano sul forum di 3ds in merito alle Volte a crociera, che mi ha ispirato la realizzazione della volta a crociera con Autocad.
Mentre sulla volta a stella, proposta da MEM, onestamente non saprei da dove cominciare. Non ne ho mai visionata nemmeno una dal vero, figuriamoci in pianta: non faccio il geometra o l'architetto.
Sono però curioso, a prescindere dalla professione, e quindi mi chiedevo se qualcuno gentilmente, potesse darmi indicazioni più dettagliate su quelle Volte a Stella.
Grazie anticipatamente.
20   U L T I M E    R I S P O S T E    (in alto le più recenti)
frasco Inserito il - 20 gennaio 2022 : 19:00:46
Salve,
intanto guarda questo:

http://www.cadlandia.com/topic.asp?TOPIC_ID=15203

si tratta della volta a spigolo, più semplice.
Poi eventualmente vediamo come andare oltre.
frasco
ELENA CICCARESE Inserito il - 11 gennaio 2022 : 19:19:03
Salve, qualcuno può spiegarmi, passaggio per passaggio la modellazione di una volta a squadro?
frasco Inserito il - 06 febbraio 2013 : 13:23:49
Non so Revit, non lo uso. Ma non mi sembra che sia questione di Cad quanto invece della particolare forma della calotta a stella che, anche per il procedimento costruttivo adottato dai maestri voltai (conci sagomati singolarmente sul posto), rende aleatoria la ricerca di una geometria standard.
Con un buon rilievo ed un modellatore si potrebbe restituire la forma in ogni caso "singolare"; oppure, eventualmente solo per la calotta, procedere concio per concio.
Le immagini richiamate si riferiscono ad un mio vecchio tentativo evidentemente non esaustivo.

frasco
TheGrey61 Inserito il - 05 febbraio 2013 : 16:28:59
Sembrerebbe di si! Basta usare la giusta sequenza di comandi di generazione delle matematiche.
Ma perchè usi il maiuscolo? Temi il silenzio stampa?!!!!
MINSIL Inserito il - 05 febbraio 2013 : 16:03:21
SALVE COLLEGA SCUSA SE DISTURBO, VOGLIO CAPIRE SE E' POSSIBILE CON IL PROGRAMMA REVIT 2010 SI PU0' FARE UNA VOLTA A STELLA?
Messaggio inserito da frasco

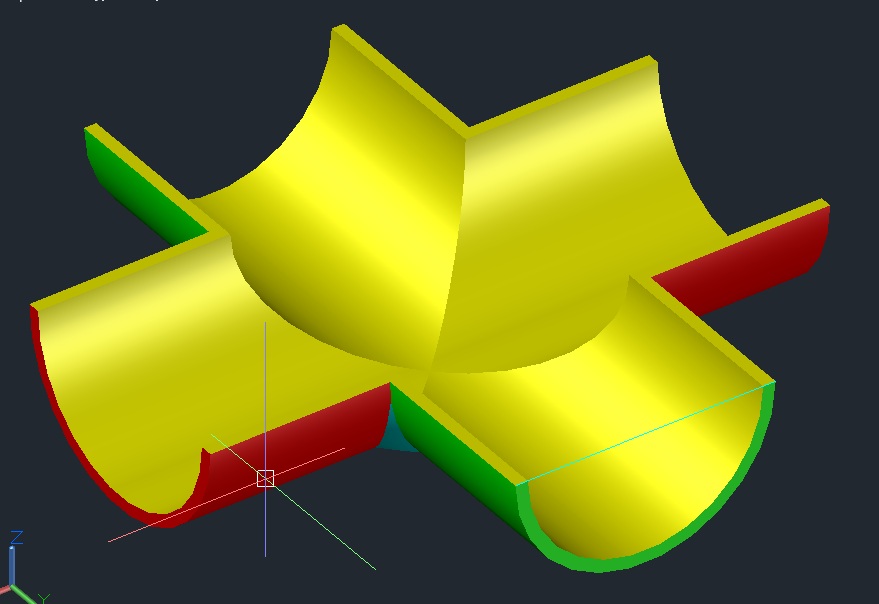

Quasi d'accordo: a me viene così:


Immagine inserita:

45,8 KB


Immagine inserita:

45,44 KB


Immagine inserita:

88,02 KB

frasco
joseph Inserito il - 20 novembre 2012 : 23:07:27

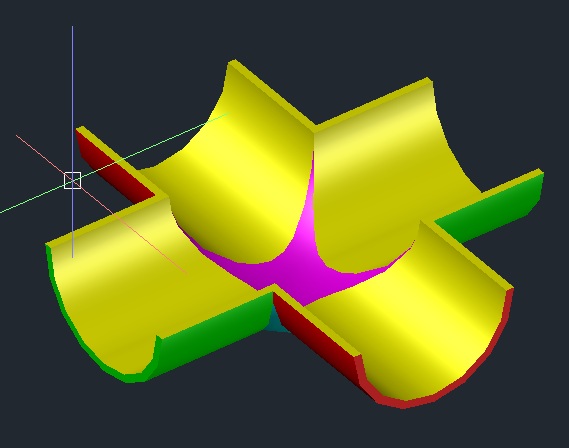

Sottraendo un ellissoide alla parte interna si può ottenere la stella anche all'interno.
Forse si può usare lo stesso procedimento anche per la parte esterna, ma devo provare.

Immagine inserita:

41,72 KB
Giuseppe Mauro Inserito il - 20 novembre 2012 : 17:12:24
Scusami pero josh, come e' fatta, dall'interno, si vedrebbe una semplice volta a corociera.
La differenza potresti vederla solo dall'esterno, dove normalmente c'e' il riempimento.
joseph Inserito il - 20 novembre 2012 : 14:03:48
In realtà della sfera è rimasto quasi nulla, tranne che nella parte inferiore degli spicchi; infatti mi è servita soprattutto per generare la circonferenza che è stata poi sottoposta a raccordo. La calotta di conseguenza è in parte piana , a seconda del raggio di raccordo.
frasco Inserito il - 20 novembre 2012 : 13:06:01
Rimango dell'idea che la calotta/stella non sia generata da una sfera.

frasco
joseph Inserito il - 17 novembre 2012 : 16:38:11

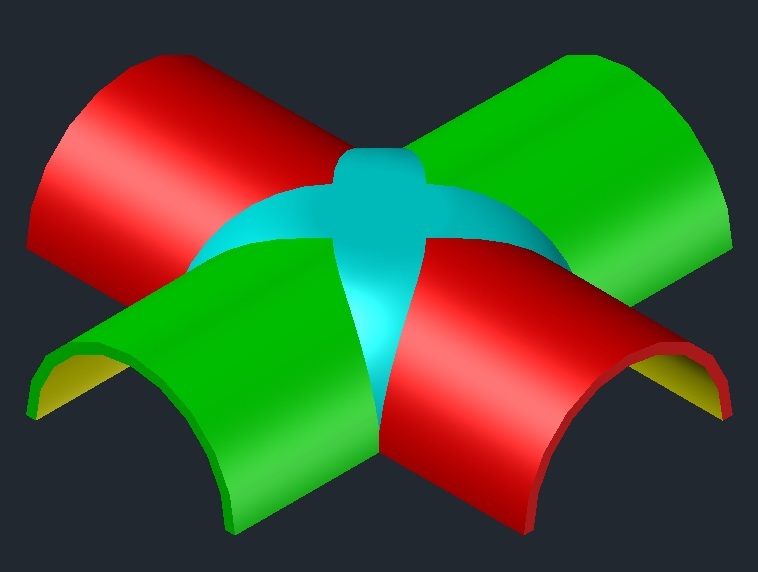

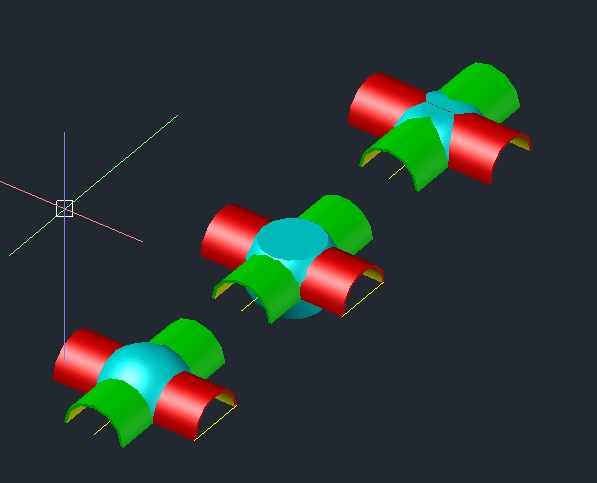

Un mio contributo alla discussione.
RAGGIO SFERA centrale: 295 (da traslare verticalmente in modo opportuno
RAGGIO ESTERNO delle 2 VOLTE: 210
TRANCIA orizzontale della sfera a quota superiore delle volte (si ottiene una circonferenza)
RAGGIO RACCORDO: 200 sulla circonferenza (si possono provare valori superiori o inferiori)
Infine Unire il tutto

Buona Domenica


Immagine inserita:

46,67 KB

Immagine inserita:

66,76 KB

Immagine inserita:

34 KB
Giuseppe Mauro Inserito il - 16 novembre 2012 : 09:55:56
Benvenuto nel forum, Zio Cri.
Di che parte d'Italia sei?
GP Inserito il - 15 novembre 2012 : 12:40:32
Dimenticavo... benvenuto nel forum.
GP Inserito il - 15 novembre 2012 : 12:39:16
Che versione utilizzi?
Che oggetto deve essere la stella (spline sulla geometria, superficie, solido)?

Se alleghi un dwg con solo la volta diamo un'occhiata.
zio cri Inserito il - 15 novembre 2012 : 11:23:47
salve a tutti ragazzi, sono nuovo in questo forum. scusate se rispondo a un post così vecchio ma io sto impazzendo con la volta a stella. frequento la facoltà di architettura e sto realizzando un progetto di restauro di una masseria nella provincia di taranto che presenta una volta identica a quella dell'immagine postata da frasco. non riesco a ricavarmi la stella (la parte gialla per intenderci) in nessun modo. potreste gentilmente spiegarmi cosa dovrei fare una volta realizzata la volta a crociera? vi ringrazio infinitamente, spero di ricevere delle risposte. ciao a tutti
TheGrey61 Inserito il - 11 novembre 2009 : 12:10:45
Mi spiace ma dopo giorni di tentativi non riesco proprio a venirne a capo....
questo in ogni caso è il risultato per niente soddisfacente.
Devo rapishadarlo....
http://rapidshare.com/files/305424230/Voltasquadro1.zip.html
frasco Inserito il - 29 ottobre 2009 : 17:35:33
D'accordo. Allora alla volta a squadro.

frasco
TheGrey61 Inserito il - 28 ottobre 2009 : 21:46:53
No problem per i tempi, per fortuna non c'è aria sul fuoco!
Concordo sui dettagli della costruzione, infatti avevo accennato in un intervento precedente che c'era il trucco!!!

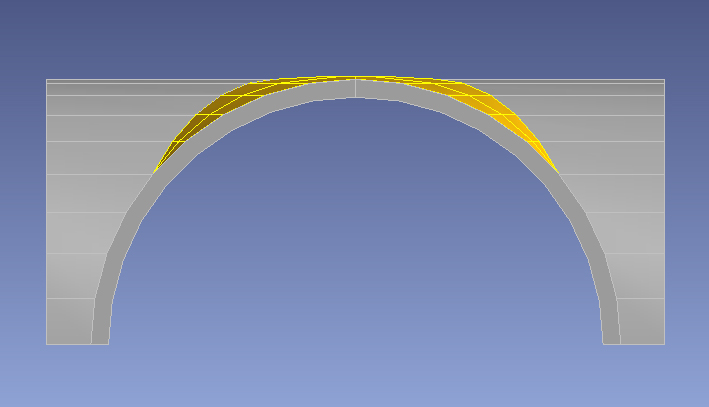

Utilizzato perchè nella costruzione delle botti laterali incontravo una maggiore differenza di spessore delle sezioni ricavate, rispetto alla stella centrale. E di conseguenza ho effettivamente ricostruito le botti dalla proiezione della stella in vista frontale, generata un curva dal profilo della stella ed ispessita in seguito. Generato il semi arco acuto pieno e specchiato.
Mentre nella tua costruzione noto due cose: gli archi delle botti sono sferici; mentre il colmo della stella è piatto!?
A parità del dislivello fra stella e botti!
Ora sono passato alla volta a spigolo.....ne vedremo delle belle!!!
E grazie del cortese sostegno!
frasco Inserito il - 28 ottobre 2009 : 18:55:27
@ TheGrey61
In effetti lo scalino fra la stella centrale e le botti laterali all'interno risulta essere una caratteristica delle volte a stella; ho visto foto in cui esso è di altezza costante ed altre, di altro costruttore, di altezza a scemare in basso.
Nella tua ricostruzione, in vista frontale, si rileva che le botti sono ad arco acuto e non potrebbe essere diversamente se, come sembra, esse vengono generate dalla stella come porzione di superficie sferica. Può darsi che questo problema si possa risolvere con una stella avente, in pianta, i lati curvilinei invece che dritti, però non ho provato. A mio parere bisogna partire dalla crociera, bucarla a stella e quindi trovare la superficie di questa.
Chiedo scusa per i tempi.

frasco
TheGrey61 Inserito il - 27 ottobre 2009 : 14:33:16
Grazie arri!!! Sono un po' distratto...
arri Inserito il - 27 ottobre 2009 : 13:13:05
Citazione:
Messaggio inserito da TheGrey61

Però a me non riesce di allegare direttamente l'immagine, mi dice "Stringa non valida"????




il nome del file non deve contenere spazi
