Ciao a tutti,
spero che qualcuno possa aiutarmi col mio problema.
Devo disegnare lo sviluppo di un prisma ottagonale, senza le due basi.
Facile, direte voi, sono otto quadrati o otto rettangoli uguali uno affiancato all'altro…
Giusto, ma ho la necessità che ognuna di queste facce abbia un angolo diverso dalla precedente, poniamo di 3°.
In pratica, se la prima faccia è verticale, quella adiacente ha un angolo di 3°, quella successiva di 6° e così via fino all'ultima che sarà di 24°
Per chiarire meglio la situazione, tolta la prima che è verticale, le altre sono facce di tronchi di piramide di altezze via via decrescenti (la piramide, non il tronco…).
Come faccio a disegnare questo oggetto? Non è necessario usare uno specifico software, mi basta capire il procedimento che poi posso disegnarlo anche con riga e squadra…
Grazie
Luke
|
|
|
eBookLuke
Nuovo Arrivato
Prov.: Genova
2 Messaggi |
Inserito il - 19 settembre 2013 : 07:30:38
|
| Provando a disegnarlo in pianta mi sembra che ci siano delle difficoltà a realizzare lo sviluppo con solo otto facce. Ogni faccia rispetto alla precedente presenta una discontinuità che non so se sia colmabile semplicemente intersecando le facce… Continuerò a studiare |
 |
|
|
arri
Utente Master
Regione: Lombardia
14951 Messaggi |
|
|
GP
Utente Master
Regione: Piemonte
Prov.: Vercelli
2776 Messaggi |

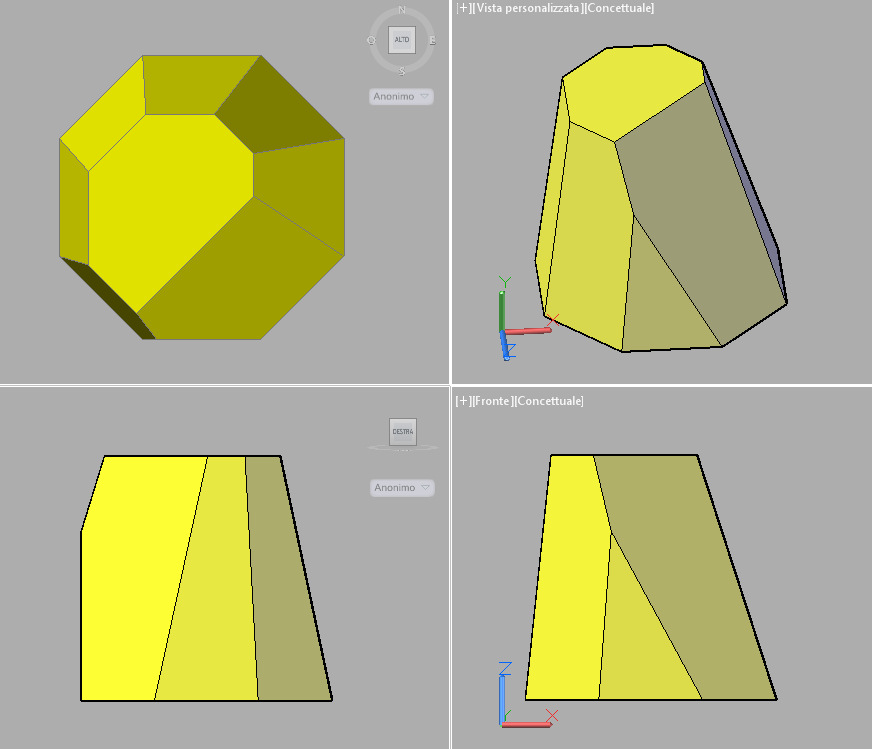

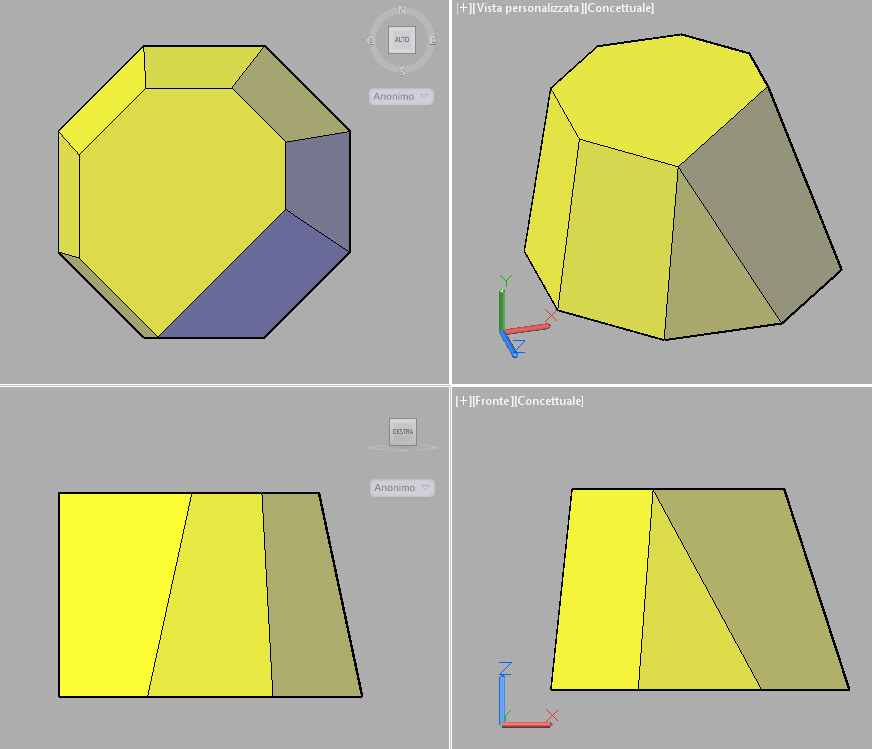

Inserito il - 19 settembre 2013 : 10:16:39
|
Grazie arri per aver rispolverato quelle discussioni, bei ricordi.
eBookLuke, nell'attesa di Joseph per la costruzione dello sviluppo, dovresti fornire alcune misure, la sagoma potrebbe cambiare.
|
|
|
|
arri
Utente Master
Regione: Lombardia
14951 Messaggi |
Inserito il - 19 settembre 2013 : 10:25:05
|
Messaggio inserito da GP
Grazie arri per aver rispolverato quelle discussioni, bei ricordi.
prego GP,
(sì, bei ricordi)
|
|
|
|
arri
Utente Master
Regione: Lombardia
14951 Messaggi |
Inserito il - 24 settembre 2013 : 07:50:52
|
Messaggio inserito da GP
dovresti fornire alcune misure, la sagoma potrebbe cambiare.
dispiace vedere che hai dedicato tempo ed è sparito
|
|
|
|
joseph
Utente Master
Regione: Lombardia
Prov.: Cremona
Città: Casalmaggiore
1884 Messaggi |
Inserito il - 24 settembre 2013 : 14:42:05
|
Sinceramente non ho capito se l'angolo è fra due facce successive o fra che cosa.
Non potresti allegare uno schizzo del solido (anche a mano libera) per capire che cosa vuoi ottenere?
Per lo sviluppo, niente di trascendentale; partendo dal solido è solo una serie di operazioni che comprende il posizionamento dell'Ucs e la rotazione 3D attorno a un asse.
|
|
|
| |
